做設備結構、散熱器、軌道配件或工業外殼時，為什么越來越多人選擇“異型鋁型材加工”，而不是簡單的方管、圓管?這些看起來形狀復雜的鋁型材，是如何從一根普通圓鋁棒，變成一條條精細的定制型材，再通過精加工裝進各類設備里的?

　　一、什么是異型鋁型材加工

　　1. “異型”兩個字意味著什么

　　所謂異型鋁型材，一般指截面形狀不規則、非標準的鋁型材。

　　常見的幾類：

　　具有復雜腔體、卡槽、臺階的結構件

　　具備多腔散熱齒的散熱型材

　　針對特定導軌、滑塊、夾具設計的專用截面

　　為某種外觀造型定制的裝飾型材

　　這些截面在國家標準型材表里找不到，需要根據實際項目單獨設計、開模、擠壓成型，再進行后續機加工和表面處理，這一整套過程就屬于“異型鋁型材加工”的范疇。

　　2. 為什么要用異型鋁型材

　　相比常規型材，異型鋁型材加工有幾個明顯優勢：

　　結構集成度高：一根型材可以同時實現多種功能(導軌、安裝孔位、線槽等)，減少焊接與螺絲數量;

　　重量更優：在滿足強度的前提下，通過優化截面形狀，達到更好的輕量化效果;

　　裝配方便：卡槽、定位邊、導向面在截面里一次擠出，配合設計可以實現快速裝配;

　　外觀統一：適合做設備外殼、幕墻邊框等，整體視覺效果更好。

　　正因?yàn)檫@些特點，異型鋁型材加工在工業設備、新能源、軌道交通、電子電器等領域被廣泛采用。

　　二、異型鋁型材加工的主要工藝環節

　　從圖紙到成品，大致會經歷“設計—開?！獢D壓—熱處理—機加工—表面處理—檢測包裝”幾大階段。

　　1. 結構設計與合金選型

　　前期需要工程師根據實際用途，確定：

　　截面形狀：承載方向、安裝方式、相鄰零件配合方式;

　　壁厚與加強筋：要兼顧強度、剛度、擠壓難度與成本;

　　合金牌號：常用 6063、6061、6005 等，若有特殊要求還會選用高強度或耐腐蝕更好的牌號。

　　這一步的合理與否，直接影響后續擠壓難度、型材變形控制和機加工效率。

　　2. 模具設計與加工

　　異型鋁型材加工離不開專用擠壓模具：

　　模具需要根據截面形狀設計流道、支撐和工作帶長度;

　　復雜空心型材需要“橋式模”“分流?！钡冉Y(jié)構;

　　模具加工精度直接關系到型材截面尺寸和表面質量。

　　模具費用是異型鋁型材定制中的一項重要前期投入，常按截面難度單獨報價。

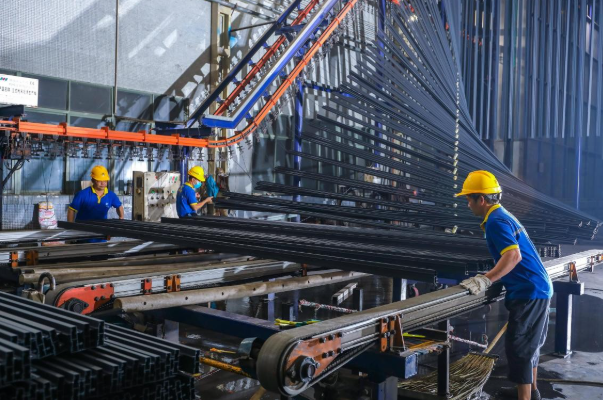

　　3. 擠壓成型與矯直

　　擠壓是整個異型鋁型材加工的核心步驟：

　　將鋁棒加熱到適合擠壓的溫度(一般 400℃～500℃ 區間，不同合金略有差異);

　　通過擠壓機的高壓，把鋁料擠出模具形成所需截面;

　　出料后進行冷卻、拉伸矯直，消除內應力、改善直線度;

　　按長度切割，進入下一步處理。

　　這一過程需要同時控制溫度、速度、壓力，否則容易出現扭曲、表面條紋、尺寸超差等問題。

　　4. 時效熱處理

　　為了獲得所需的強度和硬度，擠壓后的型材通常要進行時效處理：

　　根據合金和狀態要求，設定特定的溫度與保溫時間;

　　通過人工時效或自然時效，使合金析出相均勻，性能穩定;

　　完成后一般會達到 T5、T6 等狀態。

　　熱處理質量直接影響型材的力學性能與后續機加工變形。

　　5. 精密機加工(CNC、沖孔、攻牙等)

　　許多異型鋁型材在擠壓出截面后，還需要二次加工：

　　CNC 數控銑削：開槽、銑臺階、加工定位面等;

　　鉆孔攻牙：安裝孔、螺紋孔、通孔、沉頭孔;

　　沖孔、切角、端面加工：適合批量重復結構;

　　切割倒角：按裝配圖要求預加工各種倒角和精確長度。

　　機加工精度一般會根據圖紙要求控制在 0.1mm 甚至更小，需要合適的夾具、刀具與工藝參數配合。

　　6. 表面處理(噴砂、氧化、噴涂等)

　　為了提升耐腐蝕性、裝飾效果以及功能特性，異型鋁型材加工完成后通常要做表面處理：

　　陽極氧化：形成致密氧化膜，顏色有本色、黑色、古銅等;

　　靜電噴涂：實現豐富色彩與較厚的保護層;

　　噴砂、拉絲：提升金屬質感與視覺細膩度;

　　特殊工藝：例如硬質氧化、導電氧化、氟碳噴涂等。

　　不同工藝對應不同的外觀效果、耐候性和成本水平。

　　三、異型鋁型材加工的典型應用領域

　　1. 電子與電氣行業

　　通訊設備散熱器、變頻器散熱片

　　工控機箱、服務器框架

　　電源外殼、配電箱型材結構件

　　這些場景要求散熱性能好、結構強度足夠，同時外觀整潔。

　　2. 機械設備與自動化產線

　　設備框架與防護圍欄

　　導軌、滑臺、傳送線支撐結構

　　工裝夾具、檢具支撐件

　　通過異型鋁型材加工，可把安裝槽、線纜通道、定位面等整合到截面里，方便設備集成和現場調試。

　　3. 建筑裝飾與門窗幕墻

　　特殊造型門窗邊框

　　幕墻龍骨、遮陽百葉

　　室內外裝飾條、踢腳線、燈槽型材

　　這類應用既看重結構性能，也看重外觀質感與表面顏色的持久性。

　　4. 交通運輸與新能源

　　軌道交通車體內飾結構件

　　新能源充電樁外殼、支架

　　輕量化汽車行李架、踏板等型材件

　　在這些領域，輕量化、耐腐蝕和安全可靠尤為重要。

　　四、異型鋁型材加工質量控制要點

　　1. 尺寸與形位精度

　　截面尺寸要滿足擠壓公差與圖紙要求;

　　直線度、扭曲度需控制在規定范圍;

　　機加工孔位、槽位的精度直接影響裝配。

　　專業的加工廠會配備卡尺、千分尺、投影儀、三坐標等檢測設備，做全檢或抽檢。

　　2. 表面質量

　　要避免明顯劃傷、壓痕、折彎、撞傷;

　　氧化或噴涂后不能有大面積色差、露底、流掛;

　　建筑、裝飾類產品對表面要求尤其嚴格，通常會制定外觀檢驗標準。

　　3. 力學性能與硬度

　　不同合金和狀態下的抗拉強度、屈服強度、伸長率要符合標準;

　　硬度要滿足設計要求，過軟易變形，過硬則加工困難且韌性不足。

　　必要時會做硬度測試和力學性能試驗。

　　4. 裝配驗證

　　對結構復雜的異型鋁型材，有時單看尺寸還不夠，還要通過：

　　與配套零件試裝

　　小批量試產、現場裝配驗證

　　來判斷設計和加工是否真正可行。

　　五、影響異型鋁型材加工價格的主要因素

　　很多人關心異型鋁型材加工多少錢一米、一套，其實價格受多重因素影響。

　　1. 截面復雜程度與模具難度

　　簡單實心截面：開模成本相對較低，擠壓穩定;

　　多腔復雜空心型材：模具結構復雜，壽命和調試難度都更大，模具費用自然更高。

　　模具費通常是一次性的，但會攤進后續每米的綜合成本中。

　　2. 合金材料與型材規格

　　不同牌號的鋁合金價格不同;

　　截面積越大、壁厚越厚，單位長度鋁耗越多;

　　對材料性能要求越高，原材料成本越高。

　　材料是異型鋁型材加工成本中的大頭之一。

　　3. 加工工藝與工序數量

　　是否需要高精度 CNC 加工、多面加工;

　　孔位數量多不多，加工曲面還是平面;

　　是否有二次裝夾、多道工藝疊加。

　　工序越多、精度越高，加工成本和生產周期都會上升。

　　4. 表面處理要求

　　基礎氧化與高要求氧化的成本差別明顯;

　　普通噴涂與特殊涂層(如氟碳、耐腐蝕加厚層)價格差異較大;

　　多色、局部遮噴、特殊紋理等工藝，會增加工藝難度和報廢風險。

　　5. 訂單數量與交期要求

　　長期批量訂單可以攤薄模具和調機成本，單價更有優勢;

　　小批量、多型號、頻繁換型，會增加生產調試時間;

　　緊急交貨需要插單、加班，也可能帶來一定加急費用。

　　合理規劃用量和交期，有助于與加工廠談到更合適的價格。

　　六、選擇異型鋁型材加工供應商的幾點建議

　　1. 看設備與能力匹配度

　　擠壓機噸位范圍是否覆蓋你的型材截面需求;

　　是否具備穩定的熱處理、CNC 精加工及表面處理能力;

　　是否有配套模具室和工藝團隊。

　　2. 看案例與行業經驗

　　是否做過類似結構、類似行業的異型鋁型材;

　　老客戶是否集中在某些細分領域，說明對該領域需求比較熟悉;

　　有條件的話，可以看實物或試樣。

　　3. 看溝通與服務

　　能否在前期給出結構優化建議，幫你降低成本、提高可制造性;

　　對圖紙、技術要求的理解是否準確;

　　單據、包裝、物流等配套服務是否規范。

　　對異型鋁型材加工來說，良好的溝通往往能避免很多返工和質量問題。

　　結語：把異型鋁型材加工當成“聯合開發”，而不是簡單外協

　　異型鋁型材加工不是單純的一買一賣，而更像是設計方與加工廠一起完成的“聯合開發”過程：

　　前端設計要兼顧結構性能與生產可行性;

　　中間工藝要平衡成本、精度與效率;

　　后期質量控制和裝配驗證要形成閉環。

　　當你真正理解了異型鋁型材加工背后的一整套邏輯，就能更合理地做結構設計、控制預算、選擇合作伙伴，讓每一根型材都為產品的性能和價值加分，而不是成為項目中的不確定因素。
